合作客戶/
拜耳公司 |
同濟(jì)大學(xué) |
聯(lián)合大學(xué) |
美國(guó)保潔 |
美國(guó)強(qiáng)生 |
瑞士羅氏 |
相關(guān)新聞Info
-
> 各向異性表面張力條件下定向凝固共晶生長(zhǎng)形態(tài)穩(wěn)定性（下）
> 氟碳-碳?xì)浔砻婊钚詣?fù)配體系表面張力變化規(guī)律與影響因素
> pH對(duì)馬來(lái)松香MPA與納米Al2O3顆粒形成的Pickering乳液類型、表/界面張力影響（三）
> Delta-8食用餐食后人體內(nèi)十二指腸液的組成及性質(zhì)——結(jié)果和討論、結(jié)論、致謝！
> 溫度、表面張力的變化勢(shì)對(duì)土壤的收縮開(kāi)裂的影響
> 香豆素取代二乙炔LB膜的組裝、聚合及螺旋結(jié)構(gòu)形成機(jī)制（中）
> 液態(tài)Ag-O系表面張力和表面過(guò)剩量計(jì)算、氧氣壓力和溫度的預(yù)測(cè)模型——結(jié)果與討論
> 引氣劑的界面活性作用與使用注意事項(xiàng)
> 不同PQAI溶液靜態(tài)/動(dòng)態(tài)表面張力變化及對(duì)脈動(dòng)熱管性能影響（一）
> 連接基對(duì)3種表面活性劑GSS271、GSS371和GSS471動(dòng)態(tài)表面性能的影響（下）
推薦新聞Info
-
> 泡沫酸液表面張力調(diào)控與無(wú)機(jī)礦物溶蝕解堵特性研究（三）
> 泡沫酸液表面張力調(diào)控與無(wú)機(jī)礦物溶蝕解堵特性研究（二）
> 泡沫酸液表面張力調(diào)控與無(wú)機(jī)礦物溶蝕解堵特性研究（一）
> 烷基化碳量子點(diǎn)表面活性劑合成改性、表面張力、穩(wěn)泡及乳化性能（三）
> 烷基化碳量子點(diǎn)表面活性劑合成改性、表面張力、穩(wěn)泡及乳化性能（二）
> 烷基化碳量子點(diǎn)表面活性劑合成改性、表面張力、穩(wěn)泡及乳化性能（一）
> pH調(diào)控豬血漿蛋白納米顆粒的界面吸附行為與乳液穩(wěn)定機(jī)制（五）
> pH調(diào)控豬血漿蛋白納米顆粒的界面吸附行為與乳液穩(wěn)定機(jī)制（四）
> pH調(diào)控下豬血漿蛋白熱誘導(dǎo)納米顆粒的制備、表征及其穩(wěn)定Pickering乳液性能（三）
> pH調(diào)控下豬血漿蛋白熱誘導(dǎo)納米顆粒的制備、表征及其穩(wěn)定Pickering乳液性能（二）

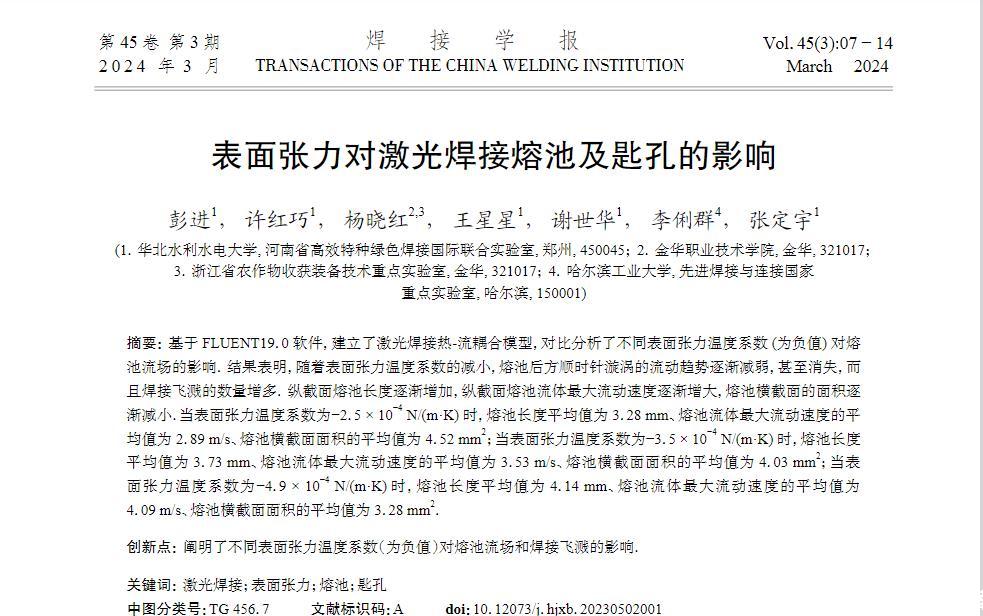

不同表面張力溫度系數(shù)對(duì)激光焊接熔池流場(chǎng)的影響
來(lái)源：焊接學(xué)報(bào) 瀏覽 1049 次 發(fā)布時(shí)間:2024-08-07

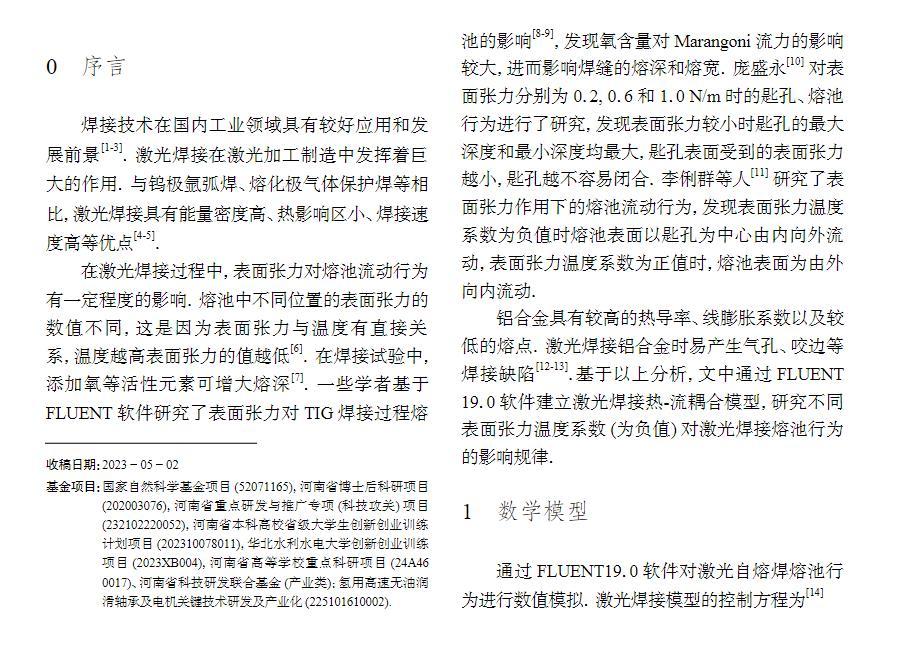

基于FLUENT19.0軟件，建立了激光焊接熱-流耦合模型，對(duì)比分析了不同表面張力溫度系數(shù)(為負(fù)值)對(duì)熔池流場(chǎng)的影響。
結(jié)果表明，隨著表面張力溫度系數(shù)的減小，熔池后方順時(shí)針?shù)鰷u的流動(dòng)趨勢(shì)逐漸減弱，甚至消失，而且焊接飛濺的數(shù)量增多.縱截面熔池長(zhǎng)度逐漸增加，縱截面熔池流體最大流動(dòng)速度逐漸增大，熔池橫截面的面積逐漸減小。當(dāng)表面張力溫度系數(shù)為-2.5×10-4N/(m·K)時(shí)，熔池長(zhǎng)度平均值為3.28 mm、熔池流體最大流動(dòng)速度的平均值為2.89 m/s、熔池橫截面面積的平均值為4.52 mm2;當(dāng)表面張力溫度系數(shù)為-3.5×10-4N/(m·K)時(shí)，熔池長(zhǎng)度平均值為3.73 mm、熔池流體最大流動(dòng)速度的平均值為3.53 m/s、熔池橫截面面積的平均值為4.03 mm2;當(dāng)表面張力溫度系數(shù)為-4.9×10-4N/(m·K)時(shí)，熔池長(zhǎng)度平均值為4.14 mm、熔池流體最大流動(dòng)速度的平均值為4.09 m/s、熔池橫截面面積的平均值為3.28 mm2。
