四、結(jié)果深度剖析：數(shù)據(jù)揭示了什么？

1.表面張力計(jì)算結(jié)果的直接對(duì)比

根據(jù)文中提供的接觸角數(shù)據(jù)（水、二碘甲烷、甲酰胺在未處理PE、電暈PE及五種涂層上的接觸角），分別運(yùn)用OW法和LW/AB法進(jìn)行計(jì)算，得到了關(guān)鍵結(jié)論：

涂層顯著提升表面張力：無論采用哪種計(jì)算方法，所有涂層樣品的表面張力（γ_S）均大幅高于原始PE膜（~30 mN/m）和電暈處理PE膜（OW法:50.17，LW/AB法:35.88 mN/m）。這從熱力學(xué)上定量證實(shí)了表面改性及涂層的有效性。

OW法vs.LW/AB法的數(shù)值差異：一個(gè)引人注意的現(xiàn)象是，對(duì)同一樣品，OW法計(jì)算出的γ_S值普遍高于LW/AB法的計(jì)算結(jié)果。例如，對(duì)于PVA/Al?O?5:3涂層，OW法結(jié)果為73.02 mN/m，而LW/AB法結(jié)果為54.93 mN/m。這種差異源于兩種模型對(duì)極性相互作用處理的簡(jiǎn)化程度不同。OW法將極性作用視為對(duì)稱的，而LW/AB法則引入了非對(duì)稱的酸堿作用描述。在實(shí)際應(yīng)用中，這種差異提示我們，在引用表面張力數(shù)據(jù)時(shí)必須注明所采用的計(jì)算模型。

性能最優(yōu)涂層的判定：根據(jù)OW法的排序，表面張力大小依次為：PVA/Al?O?5:3>AHB三元共聚物>PVA/Al?O?5:4>PVA/Al?O?5:2>電暈PE>原始PE。其中PVA/Al?O?5:3涂層表現(xiàn)最佳。而根據(jù)LW/AB法的排序，則為：PVA/Al?O?5:2>PVA/Al?O?5:3>PVA/Al?O?5:4>AHB三元共聚物>電暈PE>原始PE。雖然排序因方法而異，但兩種方法均明確指出，PVA/Al?O?系列涂層和AHB三元共聚物涂層的表面能提升效果顯著，且PVA/Al?O?涂層在最優(yōu)配比下具有頂尖表現(xiàn)。

表面張力分量的啟示：從OW法的分量看，所有高表面張力涂層的高γ_S值主要來源于其極高的極性分量（γ^P_S>30 mN/m），遠(yuǎn)高于其色散分量（γ^d_S~34-40 mN/m）。這正是親水防霧涂層的核心特征——通過引入大量極性基團(tuán)（如-OH,-COOH）大幅提升表面極性。電暈處理PE的極性分量（14.47 mN/m）也有顯著提升，但不及專用涂層。從LW/AB法的分量看，這些涂層的電子給體參數(shù)（γ?_S）非常高（41.14-53.33 mN/m），而電子受體參數(shù)（γ?_S）則相對(duì)較低（0.30-2.92 mN/m），表明這些涂層表面主要表現(xiàn)為強(qiáng)電子給體（路易斯堿）特性，這與PVA、聚丙烯酸等材料富含可提供孤對(duì)電子的氧原子是相符的。

2.表面形貌與表面張力的關(guān)聯(lián)分析

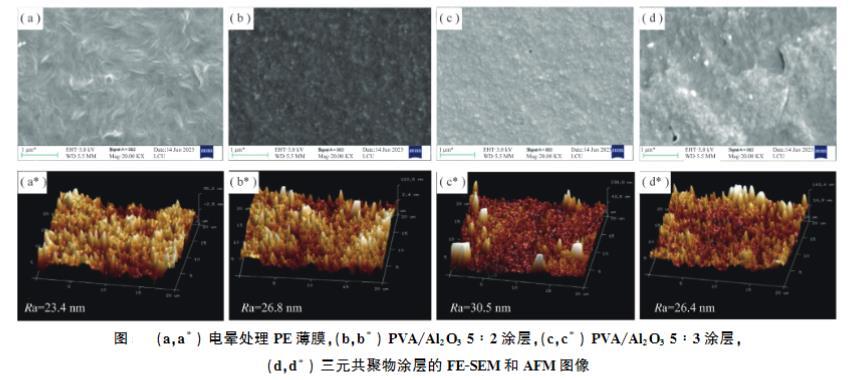

FE-SEM和AFM圖像提供了另一維度的信息。

電暈處理使PE表面產(chǎn)生“毛狀纖維”和凹凸不平的結(jié)構(gòu)，這是一種物理粗糙化。

涂覆PVA/Al?O?后，表面變得更為粗糙，Al?O?納米顆粒均勻分散在PVA基質(zhì)中，形成了微納復(fù)合結(jié)構(gòu)。AFM測(cè)得的粗糙度（Ra）順序?yàn)椋篜VA/Al?O?5:3>5:2>AHB三元共聚物>電暈PE。

一個(gè)關(guān)鍵且有趣的結(jié)論是：表面張力與粗糙度之間并未表現(xiàn)出簡(jiǎn)單的正相關(guān)關(guān)系。例如，根據(jù)OW法，表面張力最高的PVA/Al?O?5:3涂層，其粗糙度也最大；但表面張力次高的AHB三元共聚物涂層，其粗糙度卻小于PVA/Al?O?5:2涂層。這強(qiáng)烈表明，對(duì)于本研究中的親水涂層，表面化學(xué)組成（即極性基團(tuán)的種類、密度和排列）是決定其表面張力和潤(rùn)濕性的主導(dǎo)因素，而表面粗糙度主要起到協(xié)同放大作用（即Wenzel效應(yīng)）。不能簡(jiǎn)單地認(rèn)為越粗糙的表面親水性就一定越好，化學(xué)改性是基礎(chǔ)。

五、方法論的思考：OW法與LW/AB法在應(yīng)用中的選擇

本研究同時(shí)運(yùn)用兩種方法并對(duì)比其結(jié)果，具有重要的方法論意義。

簡(jiǎn)便性與適用性：OW法只需兩種液體，計(jì)算過程簡(jiǎn)單（線性擬合），非常適合用于材料的快速篩選和相對(duì)比較。對(duì)于以極性相互作用為主的親水性表面，它能給出有效的趨勢(shì)判斷。

精確性與物理內(nèi)涵：LW/AB法需要三種液體，計(jì)算稍復(fù)雜（解三元方程），但能提供更豐富的表面性質(zhì)信息（γ^LW,γ?,γ?）。對(duì)于涉及特異性酸堿相互作用、生物相容性等需要深入理解表面性質(zhì)的研究，LW/AB法更具價(jià)值。

結(jié)果差異的啟示：兩種方法結(jié)果的系統(tǒng)性差異提醒科研人員，在報(bào)告表面張力數(shù)據(jù)時(shí)，必須明確計(jì)算方法、所用探針液體及它們的表面張力參數(shù)值。不同文獻(xiàn)中的數(shù)據(jù)，只有在計(jì)算方法一致的前提下才具有直接可比性。

六、總結(jié)與展望

本研究通過對(duì)兩類高性能農(nóng)用棚膜防霧滴涂層（PVA/Al?O?雜化涂層與AHB三元共聚物涂層）的系統(tǒng)評(píng)測(cè)，不僅展示了其優(yōu)異的親水防霧潛力，更通過嚴(yán)謹(jǐn)?shù)谋砻鎻埩τ?jì)算，從理論層面深化了對(duì)涂層性能的理解。

核心結(jié)論如下：

1.表面涂覆法能極大地提升PE薄膜的表面能，主要?dú)w功于涂層引入了高密度的極性基團(tuán)。

2.OW法和LW/AB法均能有效表征涂層的高表面張力特性，但計(jì)算結(jié)果存在差異。OW法更為簡(jiǎn)便實(shí)用，適合快速評(píng)估。

3.涂層的高表面張力主要源于其極高的極性分量（或電子給體能力），表面化學(xué)組成是決定性因素，粗糙度起輔助增強(qiáng)作用。

4.PVA/Al?O?涂層，特別是在5:3配比下，綜合表現(xiàn)突出。

對(duì)于未來的研究和技術(shù)開發(fā)，本文的工作指出了一些方向：首先，可以進(jìn)一步結(jié)合兩種計(jì)算方法的優(yōu)勢(shì)，更細(xì)致地分析涂層表面基團(tuán)與液體分子的相互作用機(jī)制。其次，在涂層設(shè)計(jì)上，除了追求高表面張力，還應(yīng)綜合考慮涂層的機(jī)械耐久性、耐候性、透光率保持率以及與基材的附著力等實(shí)用化指標(biāo)。將表面熱力學(xué)數(shù)據(jù)與這些宏觀性能關(guān)聯(lián)起來，將能指導(dǎo)開發(fā)出綜合性能更優(yōu)的下一代農(nóng)用功能棚膜涂層。本研究為此奠定了堅(jiān)實(shí)的實(shí)驗(yàn)與理論基礎(chǔ)。
